雨棚铸钢件 连廊铸钢件 天桥铸钢件

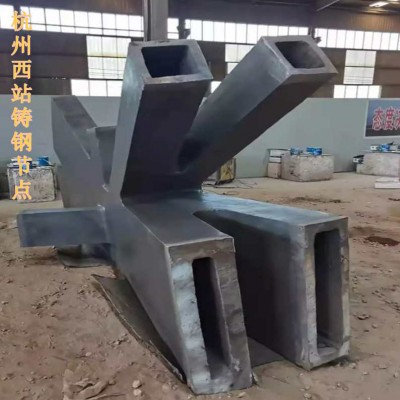

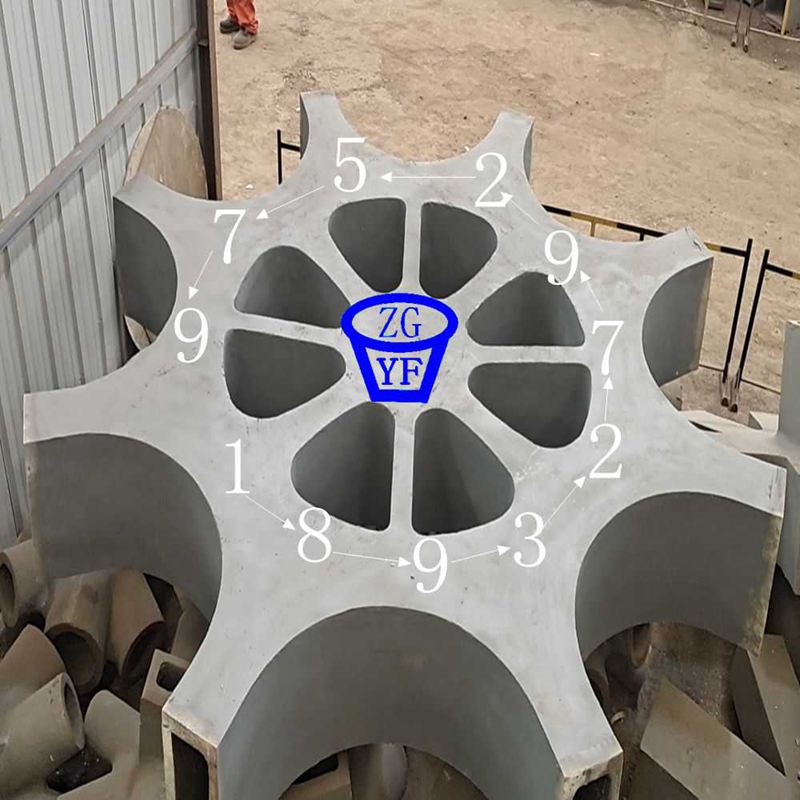

铸钢节点是钢结构多杆件连接节点部位使用的一体铸造而成的铸钢件
铸钢件制作难点和重点桥墩铸钢件-钢箱梁支撑钢柱
精度要求高：铸钢件制造是容易变形，表面尺寸精度要求高，制作困难，容易产生铸造缺陷。
定位精度高：各支管的空间定位精度要求高。桥墩铸钢件-钢箱梁支撑钢柱
单体重量大：铸件单件重量级外形尺寸较大，模具制作、砂型制作、冶炼浇铸较难；同时对热处理设备要求较高。
焊接要求高：G20Mn5N焊接，铸钢件间层状撕裂、变形控制难度大。
运输困难：铸钢件为超宽构件，给运输带来一定的困难和压力。桥墩铸钢件-钢箱梁支撑钢柱
铸钢节点常用结构形式主要有以下三种：

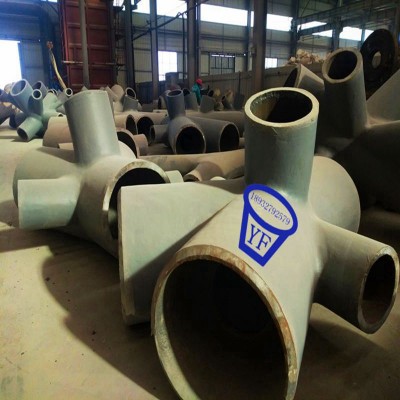

1、树型铸钢节点，它主要用来取代主管与多根支管相贯的节点，用对接焊缝取代相贯焊缝，焊缝分散，减少了焊接应力集中；
2、铰接铸钢节点，它常用于杆件端部连接处(如支座处等)，可简化节点、造型美观；
3、混合型铸钢节点，具有树型铸钢节点和铰接铸钢节点的共同特点。
